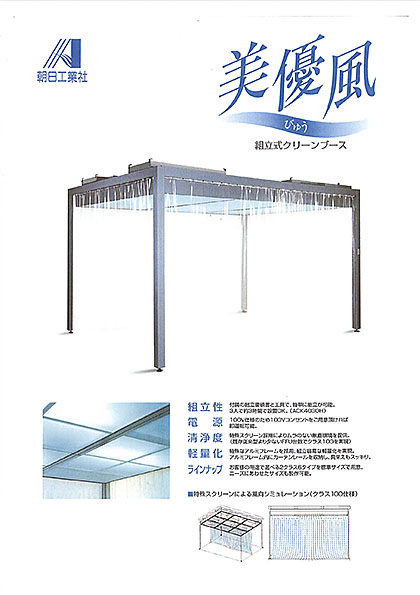

クリーンブース「美優風」

提供するクリーンブース

特徴
「美優風<びゅう>」は軽量アルミフレームを採用、容易に組立可能なクリーンブースの最新形です。特殊スクリーンにより、ムラのない無塵環境を実現します。電子・食品・医療業界など、無塵環境を必要とするあらゆる分野でお使いいただけます。
用途で選べる2クラス6タイプを用意
項目\クラス・型式 | クラス100 | クラス10000 | |||||
---|---|---|---|---|---|---|---|
ACK4030H | ACK4020H | ACK3020H | ACK4030T | ACK4020T | ACK3020T | ||
気流方式 | 層流方式 | 乱流方式 | |||||
外形寸法(mm) (内寸) |
L | 4,013 (3,813) |
4,013 (3,813) |
3,000 (2,800) |
4,013 (3,813) |
4,013 (3,813) |
3,000 (2,800) |
D | 2,990 (2,790) |
2,000 (1,800) |
2,000 (1,800) |
2,990 (2,790) |
2,000 (1,800) |
2,000 (1,800) |
|
H | 2,550(2,100) | 2,550(2300) | |||||
清浄度 | 0.3µm クラス100 (ISOクラス4.6) |
0.3µm クラス10000 (ISOクラス6.6) |
|||||
風量(m3/min) | 75 | 45 | 30 | 15 | |||
FFU設置台数 | 5台 | 3台 | 2台 | 1台 | |||
HEPAフィルタ(mm) | 1,220×610×50t 5枚 |
1,220×610×50t 3枚 |
1,220×610×50t 2枚 |
1,220×610×50t 1枚 |
|||
構造・材質 | 柱、はり:アルミプロファイル 天井部他:鉄板焼付塗装 カーテン:帯電防止透明ビニール0.3t 4面カーテンレール式 吹出し部:特殊スクリーン 出入口:1ヵ所 カーテンレール方式 |
柱、はり:アルミプロファイル 天井部他:鉄板焼付塗装 カーテン:帯電防止透明ビニール0.3t 4面カーテンレール式 出入口:1ヵ所 カーテンレール方式 |
|||||
照明 | 40W2灯 4台 | 40W2灯 2台 | 40W2灯 2台 | ||||
電源 | 1φ 100V 15A | 1φ 100V 13A | 1φ 100V 7A | 1φ 100V 6A | |||
付属品 | プレフィルタ、 コード5m 5セット |
プレフィルタ、 コード5m 3セット |
プレフィルタ、 コード5m 2セット |
プレフィルタ、コード5m 1セット 接地コンセントアダプタ 1個 |
|||
接地コンセントアダプタ 1個 | |||||||
重量(kg) | 420 | 300 | 210 | 260 | 200 | 160 |
外形図

カンタン組立タイプ (3人でおよそ2~3時間で設置可能)
お客さまで簡単に組み立て可能なキットタイプです。 製品に付属の組立要領書に従い脚立のみ用意いただければ、3人でおよそ2~3時間で設置可能です。特殊工具(六角レンチ)も付属致します。 ご要望いただければ、組立作業員の派遣も可能です。(価格につきましてはお問い合わせ下さい)
100V電源使用なので、工事不要
FFU(ファンフィルターユニット)、蛍光灯が100V電源仕様のため、コンセントを用意いただくだけで即運転可能。 面倒な電気工事が不要です。一般事務所等200V電源のないスペースでもお使い頂けます。電流値は仕様書をご覧下さい。
アルミフレーム採用で、軽量・低価格
特殊なアルミフレームを採用、組立容易な軽量化を実現しました。 【アルミフレーム仕様】 材質:63S-T5 仕上:B2クリア アルマイト仕上 厚み:口100
特殊スクリーンによるムラのない無塵環境を実現 (クラス100仕様)
吹き出し面にFFU(ファンフィルターユニット)を設置した通常の層流方式を、当社は特殊スクリーン採用することにより少ないFFUの台数で層流を実現しました。(当社実績にて4m×3mサイズでFFUを9台から5台に削減) また乱流の要因である蛍光灯もスクリーンBOXに収納したことにより、完全な層流域をご提供致します。
